| Reparaturteam |
|
| Klasse: |
MT21_5 |
| |
| ReparateurIn 1 |
| Vorname: |
Lars |
| Name: |
Schöneberger |
| |
| ReparateurIn 2 |
| Vorname: |
Felix |
| Name: |
Breier |
| |
| ReparateurIn 3 |
| Vorname: |
Justin |
| Name: |
Feidenheimer |
| |
| ReparateurIn 4 |
| Vorname: |
|
| Name: |
|
| |
| Reparaturannahme |
| |
| Geräte-Eingangsdatum: |
9. Mai 2023 |
| Reparaturnummer: |
30052022-MT-1 |
| |
| Kunde |
| |
| Firma: |
|
| Vorname: |
Silke |
| Nachname: |
Dörr-Zöller |
| Straße: |
Friedenstraße |
| Hausnummer: |
3 |
| PLZ: |
6645 |
| Stadt: |
Kirkel |
| |
|
| Telefon: |
0177 6885550 |
| Mobil: |
|
| Email: |
jodalles2206@t-online.de |
| WWW: |
|
| |
| Gerät |
| |
| Geräteangaben |
| Gerätekategorie: |
Haushaltskleingeräte |
| Geräteart (z.B. Bohrmaschine): |
Ventilator |
| Hersteller: |
unbekannt (CLATRONIC) |
| Modell/Typ: |
FT 22-C |
| Herstellungsdatum: |
9. Mai 2023 |
| Gerätealter (Jahre): |
0 |
| 1. Gerätenummer: |
2061600 |
| 2. Gerätenummer: |
|
| 3. Gerätenummer: |
|
| Sonstige Kennzahl: |
|
| Abgegebene Zubehörteile: |
|
| Abgegebene Unterlagen: |
|
| |
Technische Unterlagen (z.B. Bedienungsanleitung):
Mehrere Dokumente im PDF-Format kann man online zu einem PDF-Dokument zusammenführen, z.B. hier |
 Bedienungsanleitung Ventilator.pdf |
| |
Bild Geräteeingang
Mehrere Bilder im JPG-Format kann man online zu einem PDF-Dokument zusammenführen, z.B. hier |
|
| |
| Online-Dokument (Internetquelle/URL): |
|
| |
| Fehlerbeschreibung |
| |
| Fehlerart: |
elektrisch
mechanisch
|
| Fehlerquelle (mechanisch): |
Gehäuse (Risse, Abnutzung, Brüche, etc.)
|
| Fehlerquelle (elektrisch): |
Verkabelung (Kabelbruch, Isolation, Klemmen, etc.)
Leistungselektronik
|
| Fehlerbeschreibung: |
| Fehlerbezeichnung |
Genaue Fehlerbeschreibung |
| Ventilator lässt sich nicht starten |
Spannungsversorgung am Einschalter unterbrochen
|
| Bild(er) der Fehlerquelle |
 Wicklung Motor.jpg |
| |
| Geräteprüfung (Geräteeingang) |
| |
| Gerätespezifische Betriebsdaten: |
| Nennspannung [V]: |
220 |
| Nennstrom [A]: |
0 |
| Nennleistung [W],[VA]: |
32 |
| Frequenz [Hz]: |
50 |
| Schutzklasse: |
II - doppelt / verstärkte Isolierung |
| Schutzart: IP |
50 |
| |
| Sichtprüfung: |
| Bei bautechnisch bedingten, nicht vorhandenen Elementen (z.B. Kühlluftöffnungen/Luftfilter) oder sicherheitstechnisch unkritischen Beeinträchtigungen (z.B. verkratztes Typenschild) sind die entsprechenden Einträge mit i.O. (in Ordnung) zu bewerten. Im Zweifelsfall bitte Rücksprache mit dem Fachlehrer halten. |
| Typenschild/Warnhinweise/Kennzeichnungen: |
n.i.O. |
| Gehäuse/Schutzabdeckungen: |
n.i.O.
|
| Anschlussleitung/-stecker, Anschlussklemmen und -adern |
n.i.O. |
| Biegeschutz/Zugentlastung der Anschlussleitung: |
i.O.
|
| Befestigungen, Leitungshalterungen, Sicherungshalter, usw.: |
i.O. |
| Kühlluftöffnungen/Luftfilter: |
|
| Schalter, Steuer-, Einstell- und Sicherheitsvorrichtungen: |
i.O. |
| Bauteile und Baugruppen: |
n.i.O.
|
| Anzeichen von Überlastung/unsachgemäßem Gebrauch: |
ja |
| Sicherheitsbeeinträchtigende Verschmutzung/Korrosion/Alterung: |
nein
|
| Mechanische Gefährdung: |
ja |
| Unzulässige Eingriffe und
Änderungen: |
nein
|
| Messungen: |
| Angaben zum Prüfgerät: |
| Hersteller: |
| Benning |
| Typ: |
| ST 710 |
| |
| Schutzleiterwiderstand [Ohm]: |
|
Grenzwert Schutzleiterwiderstand: bis 5 m ≤ 0,3 Ω, zzgl. 0,1 Ω je weitere 7,5 m, maximal 1 Ω
SK II, SK III: entfällt |
|
Bestimmung nicht möglich, weil...: |
|
Schutzklasse 2 |
| Isolationswiderstand [Ohm]: |
19990000 |
Grenzwert Isolationswiderstand:
SK I: ≥ 1 MΩ, ≥ 2MΩ für den Nachweis der sicheren Trennung, ≥ 0,3 MΩ bei Geräten mit Hitzeelementen P ≤ 3,5 kW
SK II: ≥ 2 MΩ
SK III: ≥ 0,25 MΩ |
| Bestimmung nicht möglich, weil...: |
|
|
|
| Schutzleiterstrom [mA]: |
|
Grenzwert Schutzleiterstrom:
SK I: ≤ 3,5 mA an leitfähigen Bauteilen mit PE-Verbindung, 1 mA/kW bei Geräten mit Hitzeelementen P ≥ 3,5 kW
SK II: entfällt
SK III: entfällt |
| Bestimmung nicht möglich, weil...: |
Schutzklasse 2 |
| Berührungsstrom [mA]: |
0.1 |
Grenzwert Berührungsstrom:
SK I: ≤ entfällt
SK II: ≤ 0,5 mA an leitfähigen, berührbaren
Bauteilen
SK III: entfällt |
| Bestimmung nicht möglich, weil...: |
|
| Ersatzableitstrom [mA]: |
0.1 |
Grenzwert Ersatzableitstrom:
SK I: ≤ 3,5 mA an leitfähigen Bauteilen mit PE-Verbindung, 1 mA/kW bei Geräten mit Hitzeelementen P ≥ 3,5 kW
SK II: ≤ 0,5 mA an leitfähigen, berührbaren
Bauteilen
SK III: entfällt |
| Bestimmung nicht möglich, weil...: |
|
| |
| Reparaturvorgang |
| |
| ACHTUNG! BITTE BEACHTEN! |
| Vor der Arbeit am und mit dem Gerät sind gefahrbringende Teile (z.B. Schneide, Sägeblatt, Bohrer, Schleifscheibe, Zubehörteile, etc.) aus dem Gerät zu entfernen!
|
| |
| Planung Reperaturverlauf |
Stichwortartige Beschreibung des geplanten Reparaturverlaufs, mit Angabe von Material und Werkzeugen.
Hier kann eine Internetrecherche nach ähnlichen Reparaturen sinnvoll sein. Hilfreiche Internetseiten (URL) sollten eingefügt werden.
|
| Reparaturvorgang Planung |
1. Übernahme und Aufnahme in die Datenbank 2. Informationsbeschaffung (heraussuchen von Datenblättern und einer Bedienungsanleitung) 3. Messungen des Isolationswiderstands und des Berührungsstrom mit dem Benning ST710 ( Schutzleiterwiderstand/-strom entfällt da Schutzklasse 2) 4. Funktionsprüfung des Ventilators und Analyse des beschriebenen Fehlers (Fehlersuche)
5. Demontage der Bodenplatte und des Gehäuses 6.
|
| |
| |
| Schrittweise Dokumentation Reparaturablauf |
Der Reparaturablauf ist in maximal 10 Reparaturschritten zu dokumentieren.
Benennung: Aussagekräftiges Stichwort für den Reparaturschritt
Beschreibung: detaillierte Vorgehensweise sowie verwendete Werkzeuge (z.B. Schraubendreher PZ1) und Materialien (z.B. Zylinderkopfschraube Innensechskant M4x30
Hinweise: besondere, im Reparaturschritt zu beachtende Aspekte (z.B. 'zuerst die Clips auf der rechten Gehäuseseite lösen')
Reparaturbild: das Bild / die Bilder sollten Details des Reparaturschritts zeigen, die für den weiteren Verlauf und die Montage vereinfachen (z.B. welche Schrauben wo entfernt wurden).
Mehrere Bilder können z.B. mit dem Online Tool Peko-Step zu einer Datei verbunden werden. Bitte die Bilder so klein wie für die Detaildarstellung nötig wählen, ansonsten entsprechend verkleinern!
|
| |
| 1. Reparaturschritt |
| Benennung |
Beschreibung |
| Demontage der Bodenplatte |
Demontage der Bodenplatte, 6 Linsenkopf-Kreuz-Schrauben (9,5mm Gewindelänge) mit Schraubendreher Kreuz PZ1x80 entfernt.
|
| Zeit in min |
Hinweise |
| 5 |
|
| Bild |
 |
| |
| 2. Reparaturschritt |
| Benennung |
Beschreibung |

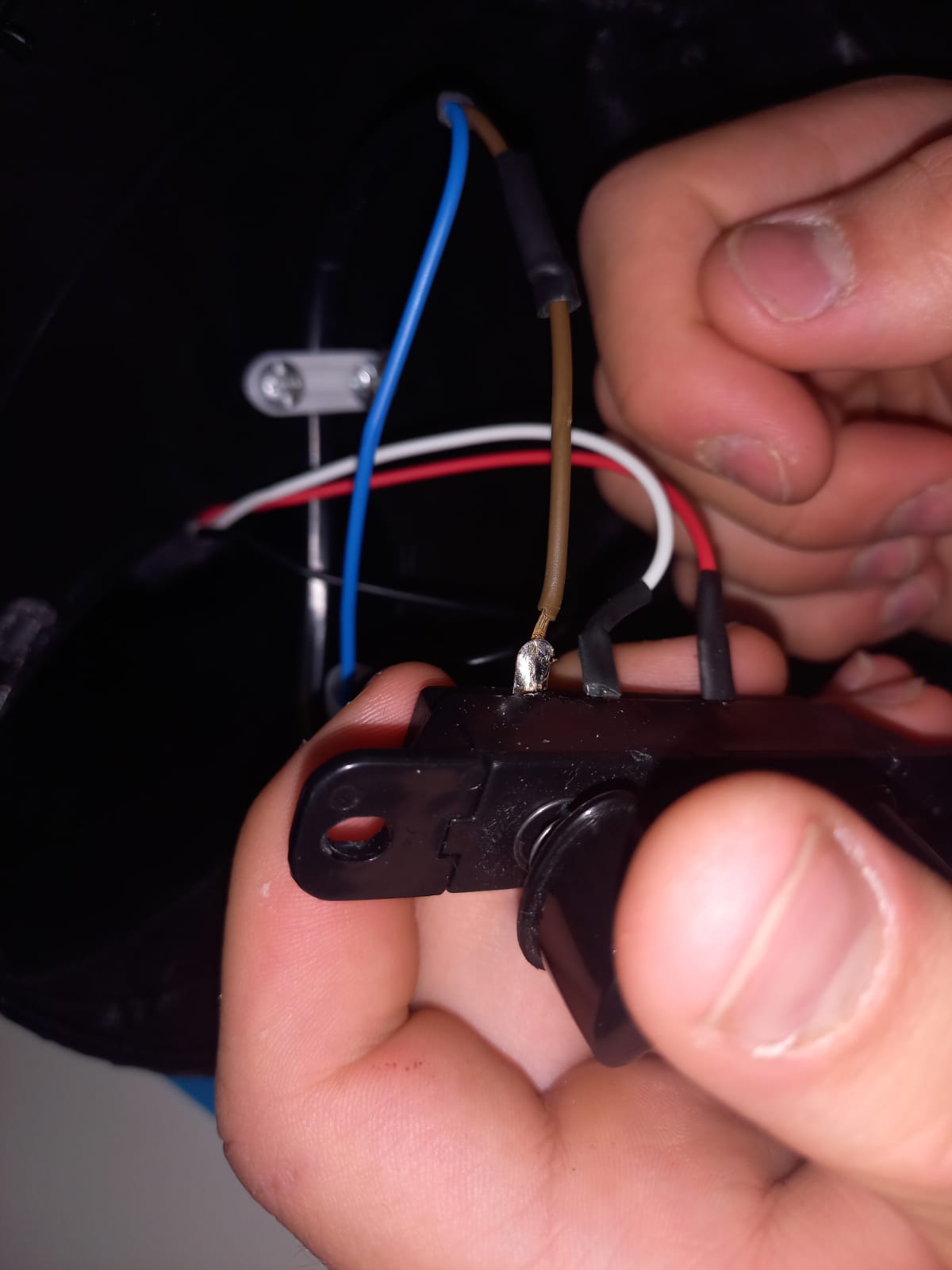

| Anlöten der Zuleitung |
Anlöten der Zuleitung mit Lötkolben (Pollin Electronic; Best.Nr. 840134) durch bleifreies Lot. Dazu wurde die Litze mit dem Seitenschneider (Z12109) gekürzt und mit der Abisolierzange (Knipex 11 05 160) 8mm abisoliert. Anschließend wurde die Litze mit Lot benetzt. Schrumpfschlauch über das Kabel gezogen und Litze an Kontakt angelötet. Danach wurde der Schrumpfschlauch über die Lötstelle gezogen und mit einem Heißluftfön (Proxxon- MH 550) geschrumpft.
|
| Zeit in min |
Hinweise |
| 15 |
|
| Bild |
 |
| |
| 3. Reparaturschritt |
| Benennung |
Beschreibung |
| Beschädigtes Gehäuse demontiert |
Dazu wurde eine Schraube (Linsenkopf, PlusMinus SL/PZ, Gewindelänge 9,8mm) am Ende des Gehäuses mit einem Kreuz Schraubendreher (PZ1x80) entfernt. Danach konnte das Gehäuse gelöst werden.
|
| Zeit in min |
Hinweise |
| 5 |
|
| Bild |
 |
| |
| 4. Reparaturschritt |
| Benennung |
Beschreibung |
| Reparatur Gehäuse |
Der vollständig durchgezogene Riss wurde auf der Innenseite des Gehäuses durch eine Heißklebepistole gefügt
|
| Zeit in min |
Hinweise |
| 15 |
Beachten, dass der Kleber erstarren und abkühlen muss.
|
| Bild |
 |
| |
| 5. Reparaturschritt |
| Benennung |
Beschreibung |
| Ankerwiderstand gemessen |
Ankerwiderstand mit Zangen-Multimeter (HK588D) ermittelt; war höher als 1500Qhm
|
| Zeit in min |
Hinweise |
| 10 |
|
| Bild |
|
| |
| 6. Reparaturschritt |
| Benennung |
Beschreibung |
|
|
| Zeit in min |
Hinweise |
|
|
| Bild |
|
| |
| 7. Reparaturschritt |
| Benennung |
Beschreibung |
|
|
| Zeit in min |
Hinweise |
|
|
| Bild |
|
| |
| 8. Reparaturschritt |
| Benennung |
Beschreibung |
|
|
| Zeit in min |
Hinweise |
|
|
| Bild |
|
| |
| 9. Reparaturschritt |
| Benennung |
Beschreibung |
|
|
| Zeit in min |
Hinweise |
|
|
| Bild |
|
| |
| 10. Reparaturschritt |
| Benennung |
Beschreibung |
|
|
| Zeit in min |
Hinweise |
|
|
| Bild |
|
| |
| Ersatzeile |
| |
| 1. Ersatzteil |
| Bezeichnung |
Teilenummer |
| |
|
| Bezugsquelle |
Bruttopreis in € |
|
|
| |
| 2. Ersatzteil |
| Bezeichnung |
Teilenummer |
| |
|
| Bezugsquelle |
Bruttopreis in € |
|
|
| |
| 3. Ersatzteil |
| Bezeichnung |
Teilenummer |
| |
|
| Bezugsquelle |
Bruttopreis in € |
|
|
| |
| Kosten Ersatzteile |
| Gesamtkosten Ersatzteile in € |
Versandkosten in € |
|
|
| |
| Reparaturerfolg |
| |
| Die Reparatur war |
erfolglos |
| Anmerkungen |
Ankerwiderstand des Motors zu hoch
|
| |
| Geräteprüfung (Geräteausgang) |
| |
| Sichtprüfung |
| Schäden aus Sichtprüfung Geräteeingang |
wurden behoben |
| Messungen |
| Schutzleiterwiderstand [Ohm]: |
|
Grenzwert Schutzleiterwiderstand: bis 5 m ≤ 0,3 Ω, zzgl. 0,1 Ω je weitere 7,5 m, maximal 1 Ω
SK II, SK III: entfällt |
| Isolationswiderstand [Ohm]: |
19990000 |
Grenzwert Isolationswiderstand:
SK I: ≥ 1 MΩ, ≥ 2MΩ für den Nachweis der sicheren Trennung, ≥ 0,3 MΩ bei Geräten mit Hitzeelementen P ≤ 3,5 kW
SK II: ≥ 2 MΩ
SK III: ≥ 0,25 MΩ |
| Schutzleiterstrom [mA]: |
|
Grenzwert Schutzleiterstrom:
SK I: ≤ 3,5 mA an leitfähigen Bauteilen mit PE-Verbindung, 1 mA/kW bei Geräten mit Hitzeelementen P ≥ 3,5 kW
SK II: entfällt
SK III: entfällt |
| Berührungsstrom [mA]: |
0.1 |
Grenzwert Berührungsstrom:
SK I: ≤ entfällt
SK II: ≤ 0,5 mA an leitfähigen, berührbaren
Bauteilen
SK III: entfällt |
| Ersatzableitstrom [mA]: |
0.1 |
Grenzwert Ersatzableitstrom:
SK I: ≤ 3,5 mA an leitfähigen Bauteilen mit PE-Verbindung, 1 mA/kW bei Geräten mit Hitzeelementen P ≥ 3,5 kW
SK II: ≤ 0,5 mA an leitfähigen, berührbaren
Bauteilen
SK III: entfällt |
| |
| Funktionsprüfung |
| ACHTUNG: die abschließende Funktionsprüfung darf NUR UNTER AUFSICHT EINES FACHLEHRERS erfolgen!!! |
| Funktionsprüfung |
nicht bestanden |
| Begründung |
Ankerwiderstand zu hoch |
| |
| Bewertung Geräteprüfung |
| ACHTUNG: die abschließende Bewertung der Geräteprüfung ist MIT EINEM FACHLEHRER ABZUSPRECHEN!!! |
| Die Geräteausgangsprüfung wurde |
nicht bestanden |
| Begründung |
Ventilator lief nicht an - Ersatzteil zu teuer |
| |
| Geräteübergabe |
| Das Gerät wurde inklusive aller Zubehörteile |
|
| Der Kunde hat einen Geldbetrag von EURO gespendet. |
