Reparaturteam

Klasse: MT19

ReparateurIn 1
Vorname: Simon
Name: Apfelbeck

ReparateurIn 2
Vorname: Justin
Name: Krick

ReparateurIn 3
Vorname: Tobias
Name: Kuzel

ReparateurIn 4
Vorname:
Name:

Reparaturannahme

Geräte-Eingangsdatum: 7. September 2022
Reparaturnummer: 07092022-BBS1-1

Kunde

Firma: BBS 1
Vorname: Stefan
Nachname: Möhnen
Straße: Casimirring
Hausnummer: 121
PLZ: 67663
Stadt: Kaiserslautern
Telefon: 06313727195
Mobil:
Email: moehnen@bbs1-kl.de
WWW:

Gerät

Geräteangaben
Gerätekategorie: Haushaltskleingeräte
Geräteart (z.B. Bohrmaschine): Föhn
Hersteller: Tondeo
Modell/Typ: E-Line 1500
Herstellungsdatum: 1. Januar 2021
Gerätealter (Jahre): 1
1. Gerätenummer: 4029924031781
2. Gerätenummer:
3. Gerätenummer:
Sonstige Kennzahl:
Abgegebene Zubehörteile:
Abgegebene Unterlagen:

Technische Unterlagen (z.B. Bedienungsanleitung):

Mehrere Dokumente im PDF-Format kann man online zu einem PDF-Dokument zusammenführen, z.B. hier

Bild Geräteeingang

Mehrere Bilder im JPG-Format kann man online zu einem PDF-Dokument zusammenführen, z.B. hier
Bilddatei (JPEG) Geräteeingang.jpeg

Online-Dokument (Internetquelle/URL):

Fehlerbeschreibung

Fehlerart:
elektrisch
Fehlerquelle (mechanisch):
keine mechanischen Fehlerquellen
Fehlerquelle (elektrisch):
Verkabelung (Kabelbruch, Isolation, Klemmen, etc.)
Fehlerbeschreibung:
Fehlerbezeichnung Genaue Fehlerbeschreibung
Kurzschluss durch Kabelbruch

Das Gerät löst beim Einschalten einen Kurzschluss aus.

Am Ende der Leitung ins Gerät ist bereits ein Kabelbruch sichtbar.

Bild(er) der Fehlerquelle Bilddatei (JPEG) Mantelisolierung defekt.jpeg

Geräteprüfung (Geräteeingang)

Gerätespezifische Betriebsdaten:
Nennspannung [V]: 230
Nennstrom [A]: 6
Nennleistung [W],[VA]: 1500
Frequenz [Hz]: 50
Schutzklasse: II - doppelt / verstärkte Isolierung
Schutzart: IP 20

Sichtprüfung:
Bei bautechnisch bedingten, nicht vorhandenen Elementen (z.B. Kühlluftöffnungen/Luftfilter) oder sicherheitstechnisch unkritischen Beeinträchtigungen (z.B. verkratztes Typenschild) sind die entsprechenden Einträge mit i.O. (in Ordnung) zu bewerten. Im Zweifelsfall bitte Rücksprache mit dem Fachlehrer halten.
Typenschild/Warnhinweise/Kennzeichnungen: i.O.
Gehäuse/Schutzabdeckungen: i.O.
Anschlussleitung/-stecker, Anschlussklemmen und -adern n.i.O.
Biegeschutz/Zugentlastung der Anschlussleitung: i.O.
Befestigungen, Leitungshalterungen, Sicherungshalter, usw.: i.O.
Kühlluftöffnungen/Luftfilter: i.O.
Schalter, Steuer-, Einstell- und Sicherheitsvorrichtungen: i.O.
Bauteile und Baugruppen: i.O.
Anzeichen von Überlastung/unsachgemäßem Gebrauch: nein
Sicherheitsbeeinträchtigende Verschmutzung/Korrosion/Alterung: nein
Mechanische Gefährdung: nein
Unzulässige Eingriffe und Änderungen: nein
Messungen:
Angaben zum Prüfgerät:
Hersteller:
GOSSEN METRAWATT
Typ:
ProfiTest 0100S-ll+

Schutzleiterwiderstand [Ohm]:
Grenzwert Schutzleiterwiderstand: bis 5 m ≤ 0,3 Ω, zzgl. 0,1 Ω je weitere 7,5 m, maximal 1 Ω
SK II, SK III: entfällt
Bestimmung nicht möglich, weil...:
Sk 2
Isolationswiderstand [Ohm]: 5
Grenzwert Isolationswiderstand:
SK I: ≥ 1 MΩ, ≥ 2MΩ für den Nachweis der sicheren Trennung, ≥ 0,3 MΩ bei Geräten mit Hitzeelementen P ≤ 3,5 kW
SK II: ≥ 2 MΩ
SK III: ≥ 0,25 MΩ
Bestimmung nicht möglich, weil...:
Schutzleiterstrom [mA]:
Grenzwert Schutzleiterstrom:
SK I: ≤ 3,5 mA an leitfähigen Bauteilen mit PE-Verbindung, 1 mA/kW bei Geräten mit Hitzeelementen P ≥ 3,5 kW
SK II: entfällt
SK III: entfällt
Bestimmung nicht möglich, weil...: Sk 2
Berührungsstrom [mA]:
Grenzwert Berührungsstrom:
SK I: ≤ entfällt
SK II: ≤ 0,5 mA an leitfähigen, berührbaren Bauteilen
SK III: entfällt
Bestimmung nicht möglich, weil...: Keine berührbaren leitfähige Teile
Ersatzableitstrom [mA]:
Grenzwert Ersatzableitstrom:
SK I: ≤ 3,5 mA an leitfähigen Bauteilen mit PE-Verbindung, 1 mA/kW bei Geräten mit Hitzeelementen P ≥ 3,5 kW
SK II: ≤ 0,5 mA an leitfähigen, berührbaren Bauteilen
SK III: entfällt
Bestimmung nicht möglich, weil...: Keine berührbaren leitfähige Teile

Reparaturvorgang

ACHTUNG! BITTE BEACHTEN!
Vor der Arbeit am und mit dem Gerät sind gefahrbringende Teile (z.B. Schneide, Sägeblatt, Bohrer, Schleifscheibe, Zubehörteile, etc.) aus dem Gerät zu entfernen!

Planung Reperaturverlauf
Stichwortartige Beschreibung des geplanten Reparaturverlaufs, mit Angabe von Material und Werkzeugen.
Hier kann eine Internetrecherche nach ähnlichen Reparaturen sinnvoll sein. Hilfreiche Internetseiten (URL) sollten eingefügt werden.
Reparaturvorgang Planung

Aufschrauben der Gehäuseabdeckung

Zuleitung repariern

Zuleitung wieder befestigen

Gehäuse wieder montieren

Messen

Funktionstest




Schrittweise Dokumentation Reparaturablauf
Der Reparaturablauf ist in maximal 10 Reparaturschritten zu dokumentieren.
B
enennung: Aussagekräftiges Stichwort für den Reparaturschritt
Beschreibung: detaillierte Vorgehensweise sowie verwendete Werkzeuge (z.B. Schraubendreher PZ1) und Materialien (z.B. Zylinderkopfschraube Innensechskant M4x30
Hinweise: besondere, im Reparaturschritt zu beachtende Aspekte (z.B. 'zuerst die Clips auf der rechten Gehäuseseite lösen')
Reparaturbild: das Bild / die Bilder sollten Details des Reparaturschritts zeigen, die für den weiteren Verlauf und die Montage vereinfachen (z.B. welche Schrauben wo entfernt wurden).
Mehrere Bilder können z.B. mit dem Online Tool Peko-Step zu einer Datei verbunden werden. Bitte die Bilder so klein wie für die Detaildarstellung nötig wählen, ansonsten entsprechend verkleinern!

1. Reparaturschritt
Benennung Beschreibung
Demotage Gehäuse

Lösen der 2 Kreuzschrauben am Griff mit Kreuzschraubendreher PH 1

Abnehmen des Hinteren Gehäuseteils


Zeit in min Hinweise
10

Auf die zwei Clipse links und rechts achten


2. Reparaturschritt
Benennung Beschreibung

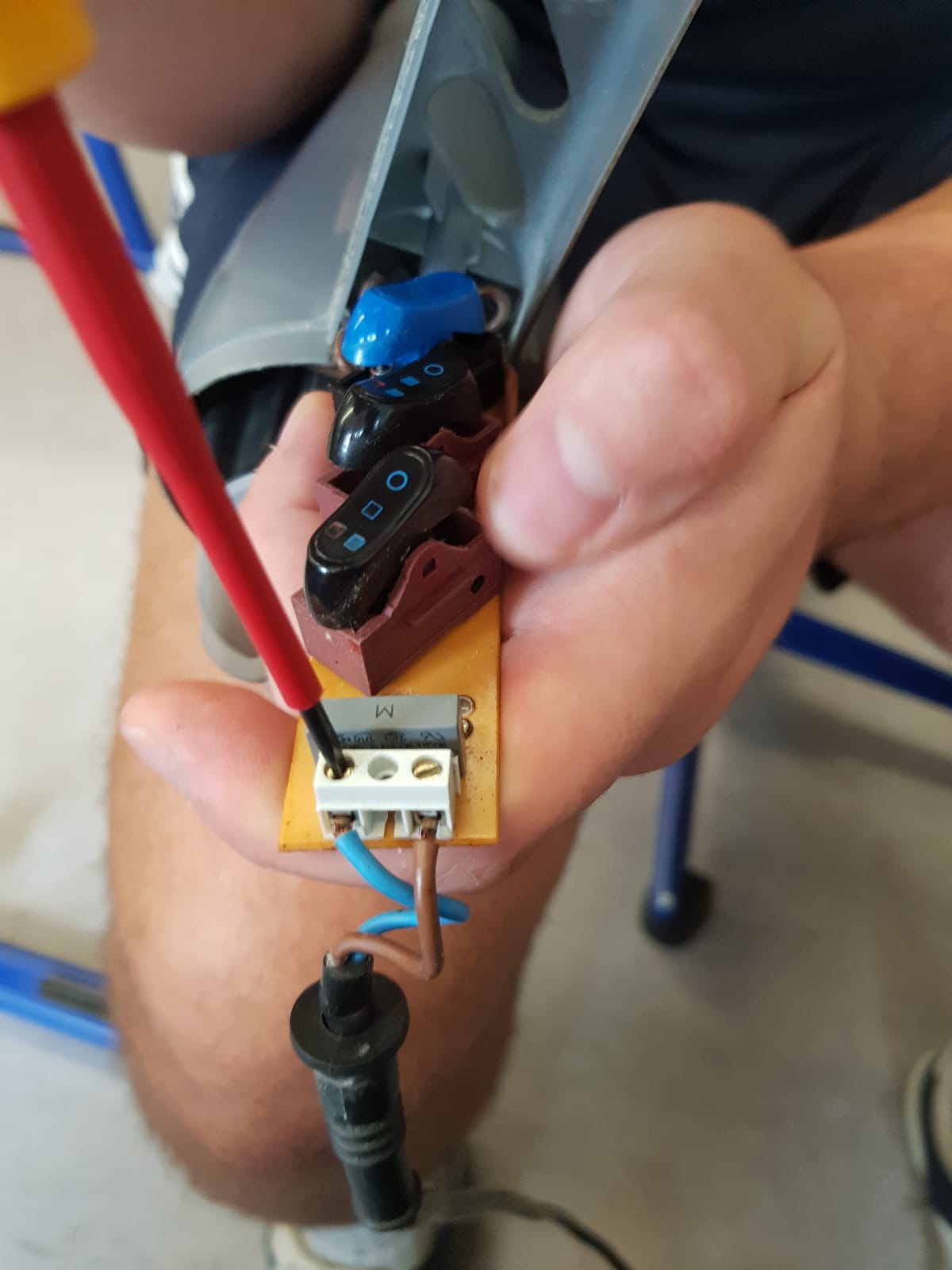

Zuleitug Instandsetzen

Lösen der zwei Kreuzschrauben der Zugentlastung mit Kreuzschraubendreher PH 1

Lösen von zwei Schlitzschrauben zur befestigung der Adern mit Schlitzschraubendreher 0,4x2,5

Leitung entfernen und die Stelle mit dem Isolationsfehler abschneiden mittels Seidenschneider (ca. 10 cm)

Abisolieren des Mantels und der Adern mit entsprechendem Abisolierwerkzeug

Versehen der Leitung mit Aderendhüllsen

Anschließen der Leitung und Zugentlastung anbringen



Zeit in min Hinweise
20

3. Reparaturschritt
Benennung Beschreibung
Montage

Gehäuseabdeckung wieder befestigen

Hintere Gehäuseabdeckung wieder einclicken und mit den zwei Kreuzschrauben festschrauben

Zeit in min Hinweise
10

4. Reparaturschritt
Benennung Beschreibung
Zeit in min Hinweise

5. Reparaturschritt
Benennung Beschreibung
Zeit in min Hinweise

6. Reparaturschritt
Benennung Beschreibung
Zeit in min Hinweise

7. Reparaturschritt
Benennung Beschreibung
Zeit in min Hinweise

8. Reparaturschritt
Benennung Beschreibung
Zeit in min Hinweise

9. Reparaturschritt
Benennung Beschreibung
Zeit in min Hinweise

10. Reparaturschritt
Benennung Beschreibung
Zeit in min Hinweise

Ersatzeile

1. Ersatzteil
Bezeichnung Teilenummer
Bezugsquelle Bruttopreis in €

2. Ersatzteil
Bezeichnung Teilenummer
Bezugsquelle Bruttopreis in €

3. Ersatzteil
Bezeichnung Teilenummer
Bezugsquelle Bruttopreis in €

Kosten Ersatzteile
Gesamtkosten Ersatzteile in € Versandkosten in €

Reparaturerfolg

Die Reparatur war erfolgreich
Anmerkungen

Geräteprüfung (Geräteausgang)

Sichtprüfung
Schäden aus Sichtprüfung Geräteeingang wurden behoben
Messungen
Schutzleiterwiderstand [Ohm]: 0
Grenzwert Schutzleiterwiderstand: bis 5 m ≤ 0,3 Ω, zzgl. 0,1 Ω je weitere 7,5 m, maximal 1 Ω
SK II, SK III: entfällt
Isolationswiderstand [Ohm]: 19999999
Grenzwert Isolationswiderstand:
SK I: ≥ 1 MΩ, ≥ 2MΩ für den Nachweis der sicheren Trennung, ≥ 0,3 MΩ bei Geräten mit Hitzeelementen P ≤ 3,5 kW
SK II: ≥ 2 MΩ
SK III: ≥ 0,25 MΩ
Schutzleiterstrom [mA]: 0
Grenzwert Schutzleiterstrom:
SK I: ≤ 3,5 mA an leitfähigen Bauteilen mit PE-Verbindung, 1 mA/kW bei Geräten mit Hitzeelementen P ≥ 3,5 kW
SK II: entfällt
SK III: entfällt
Berührungsstrom [mA]: 0
Grenzwert Berührungsstrom:
SK I: ≤ entfällt
SK II: ≤ 0,5 mA an leitfähigen, berührbaren Bauteilen
SK III: entfällt
Ersatzableitstrom [mA]: 0
Grenzwert Ersatzableitstrom:
SK I: ≤ 3,5 mA an leitfähigen Bauteilen mit PE-Verbindung, 1 mA/kW bei Geräten mit Hitzeelementen P ≥ 3,5 kW
SK II: ≤ 0,5 mA an leitfähigen, berührbaren Bauteilen
SK III: entfällt

Funktionsprüfung
ACHTUNG: die abschließende Funktionsprüfung darf NUR UNTER AUFSICHT EINES FACHLEHRERS erfolgen!!!
Funktionsprüfung bestanden
Begründung

Bewertung Geräteprüfung
ACHTUNG: die abschließende Bewertung der Geräteprüfung ist MIT EINEM FACHLEHRER ABZUSPRECHEN!!!
Die Geräteausgangsprüfung wurde bestanden
Begründung

Geräteübergabe
Das Gerät wurde inklusive aller Zubehörteile repariert an Kunden übergeben
Der Kunde hat einen Geldbetrag von   EURO gespendet.
