| Reparaturteam |
|
| Klasse: |
MT19 |
| |
| ReparateurIn 1 |
| Vorname: |
Franka |
| Name: |
Forsch |
| |
| ReparateurIn 2 |
| Vorname: |
Justus |
| Name: |
Vollrath |
| |
| ReparateurIn 3 |
| Vorname: |
Robert |
| Name: |
Wagner |
| |
| ReparateurIn 4 |
| Vorname: |
|
| Name: |
|
| |
| Reparaturannahme |
| |
| Geräte-Eingangsdatum: |
9. Mai 2022 |
| Reparaturnummer: |
28012022-BBS-1 |
| |
| Kunde |
| |
| Firma: |
Berufsbildende Schule I Technik |
| Vorname: |
Nomi |
| Nachname: |
Banerji |
| Straße: |
Ziegelstraße |
| Hausnummer: |
45 |
| PLZ: |
67653 |
| Stadt: |
Kaiserslautern |
| |
|
| Telefon: |
26705 |
| Mobil: |
|
| Email: |
banerji@bbs1-kl.de |
| WWW: |
|
| |
| Gerät |
| |
| Geräteangaben |
| Gerätekategorie: |
Haushaltskleingeräte |
| Geräteart (z.B. Bohrmaschine): |
Brotschneidemaschine |
| Hersteller: |
Graef |
| Modell/Typ: |
EH-170T |
| Herstellungsdatum: |
1. Januar 1968 |
| Gerätealter (Jahre): |
54 |
| 1. Gerätenummer: |
202923 |
| 2. Gerätenummer: |
|
| 3. Gerätenummer: |
|
| Sonstige Kennzahl: |
|
| Abgegebene Zubehörteile: |
|
| Abgegebene Unterlagen: |
PDF zu "Technische Unterlagen" ist ein vergleichbares Modell. NICHT das gleiche! |
| |
Technische Unterlagen (z.B. Bedienungsanleitung):
Mehrere Dokumente im PDF-Format kann man online zu einem PDF-Dokument zusammenführen, z.B. hier |
 C20EU_C90EU_BA_Classic_DE_EN_FR_NL_IT_RU_ES_DK_NO_SV_PL.pdf |
| |

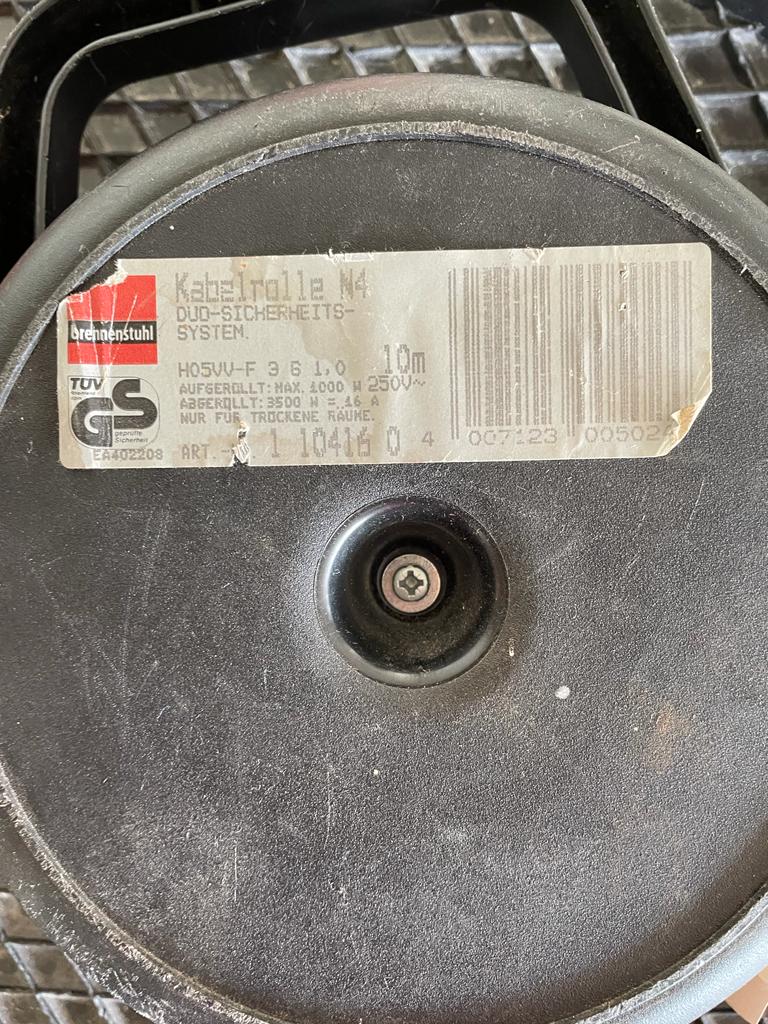

Bild Geräteeingang
Mehrere Bilder im JPG-Format kann man online zu einem PDF-Dokument zusammenführen, z.B. hier |
 IMG_0760.jpg |
| |
| Online-Dokument (Internetquelle/URL): |
|
| |
| Fehlerbeschreibung |
| |
| Fehlerart: |
elektrisch
|
| Fehlerquelle (mechanisch): |
keine mechanischen Fehlerquellen
|
| Fehlerquelle (elektrisch): |
Verkabelung (Kabelbruch, Isolation, Klemmen, etc.)
|
| Fehlerbeschreibung: |
| Fehlerbezeichnung |
Genaue Fehlerbeschreibung |
| Durchtrennte Leitung |
keine Verbindung der aktiven Leiter und PE
|
| Bild(er) der Fehlerquelle |
IMG_0760.jpg |
| |
| Geräteprüfung (Geräteeingang) |
| |
| Gerätespezifische Betriebsdaten: |
| Nennspannung [V]: |
220 |
| Nennstrom [A]: |
0.77 |
| Nennleistung [W],[VA]: |
170 |
| Frequenz [Hz]: |
50 |
| Schutzklasse: |
I - Schutzerdung |
| Schutzart: IP |
31 |
| |
| Sichtprüfung: |
| Bei bautechnisch bedingten, nicht vorhandenen Elementen (z.B. Kühlluftöffnungen/Luftfilter) oder sicherheitstechnisch unkritischen Beeinträchtigungen (z.B. verkratztes Typenschild) sind die entsprechenden Einträge mit i.O. (in Ordnung) zu bewerten. Im Zweifelsfall bitte Rücksprache mit dem Fachlehrer halten. |
| Typenschild/Warnhinweise/Kennzeichnungen: |
n.i.O. |
| Gehäuse/Schutzabdeckungen: |
i.O.
|
| Anschlussleitung/-stecker, Anschlussklemmen und -adern |
n.i.O. |
| Biegeschutz/Zugentlastung der Anschlussleitung: |
n.i.O.
|
| Befestigungen, Leitungshalterungen, Sicherungshalter, usw.: |
n.i.O. |
| Kühlluftöffnungen/Luftfilter: |
i.O.
|
| Schalter, Steuer-, Einstell- und Sicherheitsvorrichtungen: |
i.O. |
| Bauteile und Baugruppen: |
i.O.
|
| Anzeichen von Überlastung/unsachgemäßem Gebrauch: |
ja |
| Sicherheitsbeeinträchtigende Verschmutzung/Korrosion/Alterung: |
nein
|
| Mechanische Gefährdung: |
nein |
| Unzulässige Eingriffe und
Änderungen: |
ja
|
| Messungen: |
| Angaben zum Prüfgerät: |
| Hersteller: |
| Benning |
| Typ: |
| ST 710 |
| |
| Schutzleiterwiderstand [Ohm]: |
|
Grenzwert Schutzleiterwiderstand: bis 5 m ≤ 0,3 Ω, zzgl. 0,1 Ω je weitere 7,5 m, maximal 1 Ω
SK II, SK III: entfällt |
|
Bestimmung nicht möglich, weil...: |
|
Zuleitung durchtrennt |
| Isolationswiderstand [Ohm]: |
|
Grenzwert Isolationswiderstand:
SK I: ≥ 1 MΩ, ≥ 2MΩ für den Nachweis der sicheren Trennung, ≥ 0,3 MΩ bei Geräten mit Hitzeelementen P ≤ 3,5 kW
SK II: ≥ 2 MΩ
SK III: ≥ 0,25 MΩ |
| Bestimmung nicht möglich, weil...: |
|
|
Zuleitung durchtrennt |
| Schutzleiterstrom [mA]: |
|
Grenzwert Schutzleiterstrom:
SK I: ≤ 3,5 mA an leitfähigen Bauteilen mit PE-Verbindung, 1 mA/kW bei Geräten mit Hitzeelementen P ≥ 3,5 kW
SK II: entfällt
SK III: entfällt |
| Bestimmung nicht möglich, weil...: |
Zuleitung durchtrennt |
| Berührungsstrom [mA]: |
|
Grenzwert Berührungsstrom:
SK I: ≤ entfällt
SK II: ≤ 0,5 mA an leitfähigen, berührbaren
Bauteilen
SK III: entfällt |
| Bestimmung nicht möglich, weil...: |
Zuleitung durchtrennt |
| Ersatzableitstrom [mA]: |
|
Grenzwert Ersatzableitstrom:
SK I: ≤ 3,5 mA an leitfähigen Bauteilen mit PE-Verbindung, 1 mA/kW bei Geräten mit Hitzeelementen P ≥ 3,5 kW
SK II: ≤ 0,5 mA an leitfähigen, berührbaren
Bauteilen
SK III: entfällt |
| Bestimmung nicht möglich, weil...: |
Zuleitung durchtrennt |
| |
| Reparaturvorgang |
| |
| ACHTUNG! BITTE BEACHTEN! |
| Vor der Arbeit am und mit dem Gerät sind gefahrbringende Teile (z.B. Schneide, Sägeblatt, Bohrer, Schleifscheibe, Zubehörteile, etc.) aus dem Gerät zu entfernen!
|
| |
| Planung Reperaturverlauf |
Stichwortartige Beschreibung des geplanten Reparaturverlaufs, mit Angabe von Material und Werkzeugen.
Hier kann eine Internetrecherche nach ähnlichen Reparaturen sinnvoll sein. Hilfreiche Internetseiten (URL) sollten eingefügt werden.
|
| Reparaturvorgang Planung |
- Geräteprüfung
- Gehäuse öffnen (Füße herausdrehen, Schrauben entfernen, Abdeckung entfernen, PH1)
- Zuleitung abklemmen (Kreuzschraubendreher)
- neue Zuleitung beschaffen (Zuleitung Schutzkontakt-Stecker, abgewinkelt, 1m)
- neue Zuleitung anklemmen (Kreuzschraubendreher)
- Gehäuse schließen (Abdeckung aufsetzen und anschrauben, Füße eindrehen, PH1)
- Geräteprüfung
|
| |
| |
| Schrittweise Dokumentation Reparaturablauf |
Der Reparaturablauf ist in maximal 10 Reparaturschritten zu dokumentieren.
Benennung: Aussagekräftiges Stichwort für den Reparaturschritt
Beschreibung: detaillierte Vorgehensweise sowie verwendete Werkzeuge (z.B. Schraubendreher PZ1) und Materialien (z.B. Zylinderkopfschraube Innensechskant M4x30
Hinweise: besondere, im Reparaturschritt zu beachtende Aspekte (z.B. 'zuerst die Clips auf der rechten Gehäuseseite lösen')
Reparaturbild: das Bild / die Bilder sollten Details des Reparaturschritts zeigen, die für den weiteren Verlauf und die Montage vereinfachen (z.B. welche Schrauben wo entfernt wurden).
Mehrere Bilder können z.B. mit dem Online Tool Peko-Step zu einer Datei verbunden werden. Bitte die Bilder so klein wie für die Detaildarstellung nötig wählen, ansonsten entsprechend verkleinern!
|
| |
| 1. Reparaturschritt |
| Benennung |
Beschreibung |
| Gehäuse öffnen |
- Füße (M5x8) herausdrehen per Hand
- Schrauben (ISO 7049-ST4,2x10-St-F-H) herausdrehen (2 mal) mittels PH2-Schraubendreher
- Abdeckung abnehmen
|
| Zeit in min |
Hinweise |
| 10 |
|
| Bild |
 |
| |
| 2. Reparaturschritt |
| Benennung |
Beschreibung |
| Alte Zuleitung abklemmen |
- Zugentlastung aufschrauben (ISO 7049-ST3,5x25-St-F-Z) mit PZ2-Schraubendreher
- PE abklemmen (ISO 7049-ST3,5x11-St-F-Z) mit PZ2-Schraubendreher
- L1 und N abklemmen mittels Schlitzschraubendreher 0,6x3,5x100
|
| Zeit in min |
Hinweise |
| 10 |
|
| Bild |
 |
| |
| 3. Reparaturschritt |
| Benennung |
Beschreibung |
| Neue Zuleitung vorbereiten und anklemmen |
- Leitungsende abmanteln (Cuttermesser), Länge 50mm
- Adern abisolieren (Cuttermesser), Länge 11mm
- Aderendhülsen aufbringen (Querschnitt 0,75mm2, Farbe weiß) und crimpen bzw. quetschen (Crimpzange Wiha Z60006145)
- Zuleitung einführen
- Zugentlastung zuschrauben (Schraube: ISO 7049-ST3,5x25-St-F-Z, Schraubendreher: PZ2)
- PE anschließen (Schraube: ISO 7049-ST3,5x11-St-F-Z, Schraubendreher: PZ2)
- L1 und N anklemmen (Schlitzschraubendreher 0,6x3,5x100)
|
| Zeit in min |
Hinweise |
| 15 |
|
| Bild |
 |
| |
| 4. Reparaturschritt |
| Benennung |
Beschreibung |
| Gehäuse zusammenbauen |
Siehe Reperaturschritt 1 (in umgekehrter Reihenfolge durchzuführen)
|
| Zeit in min |
Hinweise |
| 10 |
|
| Bild |
|
| |
| 5. Reparaturschritt |
| Benennung |
Beschreibung |
| abschließende Geräteprüfung |
- durchführen einer Schutzleiterwiderstandmessung sowie einer Isolationswiderstandmessung nach DIN VDE 0701-0702 mittels Benning ST710
|
| Zeit in min |
Hinweise |
| 5 |
|
| Bild |
|
| |
| 6. Reparaturschritt |
| Benennung |
Beschreibung |
|
|
| Zeit in min |
Hinweise |
|
|
| Bild |
|
| |
| 7. Reparaturschritt |
| Benennung |
Beschreibung |
|
|
| Zeit in min |
Hinweise |
|
|
| Bild |
|
| |
| 8. Reparaturschritt |
| Benennung |
Beschreibung |
|
|
| Zeit in min |
Hinweise |
|
|
| Bild |
|
| |
| 9. Reparaturschritt |
| Benennung |
Beschreibung |
|
|
| Zeit in min |
Hinweise |
|
|
| Bild |
|
| |
| 10. Reparaturschritt |
| Benennung |
Beschreibung |
|
|
| Zeit in min |
Hinweise |
|
|
| Bild |
|
| |
| Ersatzeile |
| |
| 1. Ersatzteil |
| Bezeichnung |
Teilenummer |
| H05VV-F 3G 0,75mm2 Yeh Yang |
0444016 |
| Bezugsquelle |
Bruttopreis in € |
| Herr Stefan Möhnen |
0 |
| |
| 2. Ersatzteil |
| Bezeichnung |
Teilenummer |
| |
|
| Bezugsquelle |
Bruttopreis in € |
|
|
| |
| 3. Ersatzteil |
| Bezeichnung |
Teilenummer |
| |
|
| Bezugsquelle |
Bruttopreis in € |
|
|
| |
| Kosten Ersatzteile |
| Gesamtkosten Ersatzteile in € |
Versandkosten in € |
| 0 |
|
| |
| Reparaturerfolg |
| |
| Die Reparatur war |
erfolgreich |
| Anmerkungen |
|
| |
| Geräteprüfung (Geräteausgang) |
| |
| Sichtprüfung |
| Schäden aus Sichtprüfung Geräteeingang |
wurden behoben |
| Messungen |
| Schutzleiterwiderstand [Ohm]: |
0.12 |
Grenzwert Schutzleiterwiderstand: bis 5 m ≤ 0,3 Ω, zzgl. 0,1 Ω je weitere 7,5 m, maximal 1 Ω
SK II, SK III: entfällt |
| Isolationswiderstand [Ohm]: |
19900000 |
Grenzwert Isolationswiderstand:
SK I: ≥ 1 MΩ, ≥ 2MΩ für den Nachweis der sicheren Trennung, ≥ 0,3 MΩ bei Geräten mit Hitzeelementen P ≤ 3,5 kW
SK II: ≥ 2 MΩ
SK III: ≥ 0,25 MΩ |
| Schutzleiterstrom [mA]: |
0.1 |
Grenzwert Schutzleiterstrom:
SK I: ≤ 3,5 mA an leitfähigen Bauteilen mit PE-Verbindung, 1 mA/kW bei Geräten mit Hitzeelementen P ≥ 3,5 kW
SK II: entfällt
SK III: entfällt |
| Berührungsstrom [mA]: |
|
Grenzwert Berührungsstrom:
SK I: ≤ entfällt
SK II: ≤ 0,5 mA an leitfähigen, berührbaren
Bauteilen
SK III: entfällt |
| Ersatzableitstrom [mA]: |
|
Grenzwert Ersatzableitstrom:
SK I: ≤ 3,5 mA an leitfähigen Bauteilen mit PE-Verbindung, 1 mA/kW bei Geräten mit Hitzeelementen P ≥ 3,5 kW
SK II: ≤ 0,5 mA an leitfähigen, berührbaren
Bauteilen
SK III: entfällt |
| |
| Funktionsprüfung |
| ACHTUNG: die abschließende Funktionsprüfung darf NUR UNTER AUFSICHT EINES FACHLEHRERS erfolgen!!! |
| Funktionsprüfung |
bestanden |
| Begründung |
|
| |
| Bewertung Geräteprüfung |
| ACHTUNG: die abschließende Bewertung der Geräteprüfung ist MIT EINEM FACHLEHRER ABZUSPRECHEN!!! |
| Die Geräteausgangsprüfung wurde |
bestanden |
| Begründung |
|
| |
| Geräteübergabe |
| Das Gerät wurde inklusive aller Zubehörteile |
repariert an Kunden übergeben |
| Der Kunde hat einen Geldbetrag von 25 EURO gespendet. |
